KIT MONTAJE SENSOR CO2 PRO BOARD

(2 valoraciones de clientes)

53,9067,40 IVA incluido

Con este kit de montaje podrás disfrutar de la comodidad de un nodo medidor libre de cables además de la precisión que brinda el disponer de un sensor de precisión NDIR MH-Z19B.

Limpiar
SKU: N/D Categoría:

Descripción

Con este kit de montaje podrás disfrutar de la comodidad de un nodo medidor libre de cables además de la precisión que brinda el disponer de un sensor de precisión NDIR MH-Z19B.

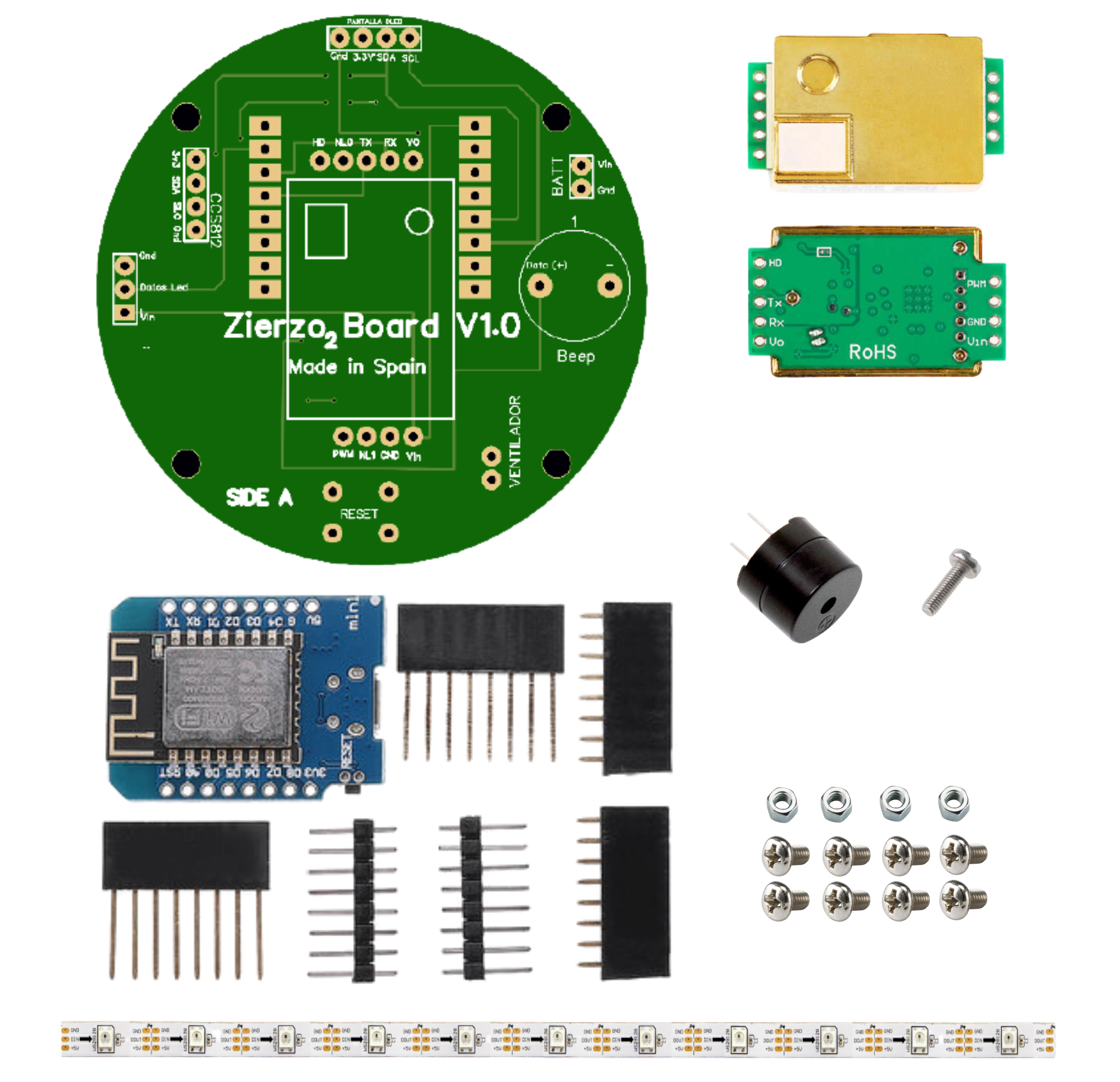

El kit esta compuesto por todo lo necesario para su montaje. Para el micro controlador, el cerebro de nuestro sensor, se emplea el circuito denominado popularmente Wemos D1 Mini el cual nos permite disponer de interface micro-USB para alimentación y programación y de conectividad wifi para el envío de datos.

En cuanto al sensor cuenta con el MH-Z19B que utiliza el principio de infrarrojos no dispersivos (NDIR) para detectar la existencia de CO2 en el aire con buena selectividad no dependiente del oxígeno. Este sensor es de alta sensibilidad, alta resolución y buena estabilidad a un bajo consumo de energía, además contiene compensación de temperatura y cuenta son salidas de señal tipo UART y PWM para conectarse al micro controlador.

Por otro lado se incluye una tira tipo neo pixel / ws2812b como interface gráfica que nos permitirá visualizar mediante colores el estado de la calidad del aire. Con el mismo propósito se incluye en el kit un  zumbador de aviso acústico. Además el kit cuenta con la placa PCB diseñada específicamente para este fin y toda la tornillería necesaria y otros pequeños accesorios.

El kit por defecto no cuenta con las piezas impresas en 3D, puedes adquirirlas en este mismo  anuncio marcando la opción «piezas 3d impresas» o puedes imprimírtelas tú, descargando los stl en el siguiente enlace:

Instrucciones de Montaje de ZierzO2 PRO Board

Instrucciones ZierzO2 PRO BOARD

VIDEO DE MONTAJE

VIDEO DE MONTAJE Y SOLDADURA

Archivos e impresión de ZierzO2

Impresión 3D Zierzo2 Sensor CO2

Para la programación del nodo, se realiza con el IDE Arduino habitual, hemos preparado un tutorial paso a paso en el siguiente enlace:

Programación Wemos Zierzo2

Enlace de ayuda para la calibración del sensor MH-Z19B

Calibración sensor

Puedes obtener más información del sensor MH Z19B en la hoja de Características del fabricante:

Datasheet MH-Z19B

Información adicional

Pantalla OLED de visualización

NO, SI

Piezas 3D impresas

NO, SI

Kit con componentes soldados

NO, SI
